无纸记录仪是针对各种工业现场的实际需求，设计、生产的新型记录仪；集显示、处理、记录、积算、报警和配电等多种功能于一身；采用液晶显示屏，配以中文显示界面，画面大而清晰。无纸记录仪具有非常强大的信号处理功能，能够接受电流、电压、热电偶和热电阻等多种输入信号；具有模拟量输出、上下限报警和报警延时等功能；显示形式多样，数据能以曲线、工程量、百分量和棒图等多种形式显示，并能同时将多种形式综合显示。

无纸记录仪广泛适用于各类工业现场，主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场，是替代传统记录仪的新一代无纸记录仪。

无纸记录仪基本功能原理下图所示：

投运步骤

本节简要地说明仪表到货后，从开箱、安装、接线直到能够正常运行的一系列操作步骤。

开箱：检查外箱是否破损、附件是否齐全。
安装：注意开孔的尺寸、支架的安装。
接线：请勿带电操作，请使用屏蔽双绞线屏蔽层单点接地，远离强电强磁。
供电：注意供电电压的正负以及大小。
组态：注意信号类型以及对应的量程设置。
投运：使用过程中，非专业人士请勿更改组态与接线。
将电源切断，仪表即停止工作。

记录仪掉电后，仪表所有的历史数据和组态参数保存在机内FLASH存储器中，无需后备电池，所有的历史数据和组态参数不会因掉电而丢失。

常见问题

以下列出了无纸记录仪可能出现的故障，可根据故障类型找到相应的排除方法。

1.液晶屏上电后无显示

⑴ 检查工作电源接线，看是否接错或接触不良；

⑵ 用万用表测量220Vac端子处电压，看是否正常。

⑶ 若电压正常且端子无松动，则寄回我司检修。

2.数据显示错误

⑴ 检查输入信号接线，看是否接错或接触不良:

常规输入信号接线图如下：

二/四线制变送器与记录仪外供电源接线图：

⑵ 查看输入组态中的输入信号类型以及对应的上下限：

例如：通道1接二线制4-20mA的液位变送器，测量水箱的液位对应显示0-1.6m，则将位号改为水箱液位，类型改为4-20mA，单位改为m，量程改为0.00-1.60即可。

⑶ 用万用表测输入信号，看是否输入信号异常导致，若异常则检查输入信号来源处。

3.通讯异常

⑴ 检查通讯线是否接反或接错，接线图如下：

RS485：

RS232：

⑵ 通讯线请使用屏蔽双绞线且屏蔽层单点接地。RS485波特率为19200bps以上时，通讯线长度不能超过1000米；在通讯线长度大于100米的条件下进行通讯时，为减小反射和回波，必须增加阻值为120欧姆的终端匹配电阻。RS232通讯线长度不能超过10米

⑶ 查系统组态里，看地址、波特率等通讯参数是否一致；

⑷ 通讯线请勿靠近强电强磁等干扰源。

⑸ 注意通讯协议是否一致，应为标准的Modbus RTU 协议。

⑹ 用万用表测Rs 485端子之间的电压，应有不大于5V的电压，若无电压则寄回我司检修。

4.变送输出异常

⑴ 检查变送输出设置：

设定输出源通道：设定此路输出的值的来源。

输出调整值：输出值 = 当前值 ×K+B。

说明：模拟输出仅支持 4-20mA 一种类型。

仪表将源通道的值根据源通道量程换算成百分量，然后转换成4-20mA模拟输出。

当输出源通道组成“无”时，此路模拟输出固定在4mA。

⑵ 用万用表测变送输出端子之间看是否有电压,应有10V左右电压，若无则寄回返修。

5.继电器不动作

⑴ 检查继电器参数设置看是否有误；

例如：通道1要低于0.5m触点1动作或高于1.5m时触点2动作，则将下限的数值改为0.50，触点选择1，上限的数值改为1.50，触点选择2即可。

⑵ 查看数显画面下，报警时对应数值与继电器是否变成红色；

⑶ 用万用表测量对应触点看是否动作，常闭点动作则开路，常开点动作则短路，若异常则寄回我司检修。

6.U盘数据无法备份

⑴ 首先确认U盘没有写保护；

⑵ 首次使用建议先格式化，文件系统规格是FAST16或FAST32（不支持exFAT和NTFS）；

⑶ 转储过程中不能退出数据转储画面、不可拔出U盘。

修改文件名：修改数据备份在 U 盘中的文件名。

备份数据：光标移动到[备份]按钮上，按[确认]键执行备份数据操作。

状态栏信息含义

组态内容

用户在组态模式下可执行下列内容：

① 设置系统参数。

② 设置模拟输入参数

③ 设置模拟输出参数

④ 设置显示参数

⑤ 设置报表参数

⑥ 设置报警参数

⑦ 设置通讯参数

⑧ 设置打印参数

⑨ 设置控制组态参数

⑩ 清除仪表内数据

☆☆☆详细设置请参照对应记录仪操作说明。

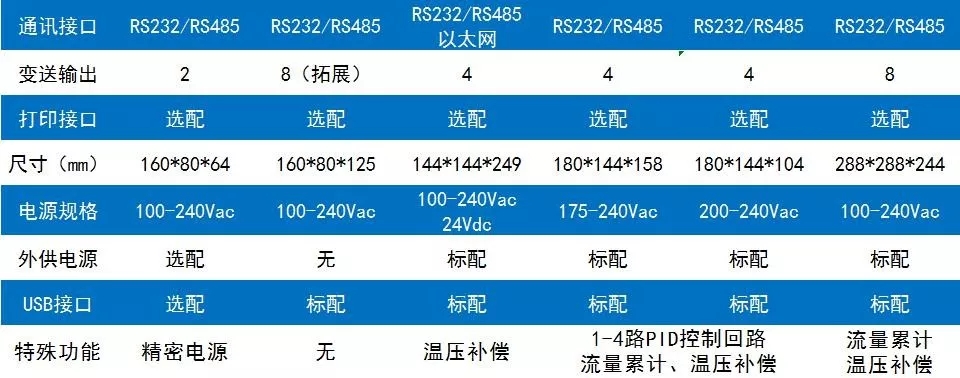

附:迅鹏各型号无纸记录仪对比图
