信号隔离器的变送输出负载越大越好吗
发布时间:2023-07-26 11:08:24 点击次数:303

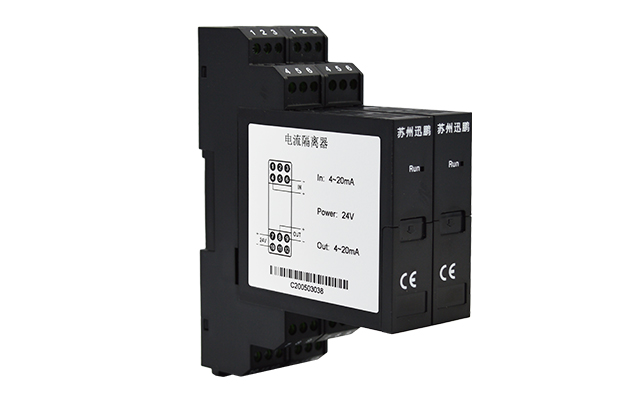

信号隔离器接收电流、电压、频率、功率、热电阻、热电偶、电位计等现场信号,经过采集、转换、隔离、放大、变送为标准的模拟量信号输出。常见的模拟信号有4~20mA、0~20mA、0~10mA等电流信号,0~10V,0~5V等电压信号。变送输出的电流、电压信号,通常接入显示仪表、PLC或DCS测控系统中,实现对现场数据的测量、传输、显示、控制等功能。对于信号隔离器来说,数显仪表、PLC和DCS板卡是其输出所带的负载,下面我们要讨论的是,接收信号隔离器输出信号的负载的输入端阻抗是否越大越好?


首先我们知道,变送输出电流信号和电压信号,对负载的要求是不一样的。电流输出,要求负载阻抗不能高于某个上限,电压输出,要求负载阻抗不能低于某个下限;比如这只单相交流电流变送器的4~20mA输出的带负载能力是500Ω,所以所带负载,也就是这只数显表,输入端阻抗不能高于500Ω,若高于500Ω,4~20mA信号会出现衰减,仪表无法正确显示电流值;再看,这只热电阻温度变送器0-10V输出的带负载能力是10kΩ,这就要求它所接负载输入端阻抗不能低于10kΩ;那么,知道了信号隔离器输出的带负载能力,是否负载的阻抗就一定越小越好,或者越大越好呢?例如当变送器输出信号为电流时,一般情况下负载输入端阻抗小一点会更好,这样可以最小程度影响变送器输出回路状态,消耗功率最小化,产生更少的发热量,但如果阻抗过小,会导致电流流经电阻产生的压降过小,该压降供后端放大电路使用,过小的话,抗干扰能力会变弱,测量精度降低,所以并不是负载的输入端阻抗越小就越好;同理,当信号隔离器输出为电压信号时,也并不是负载阻抗越大就越好;

综上,我们得出的结论是:信号隔离器的变送输出负载阻抗只要能满足变送器要求、且范围合理即可。要想了解更多关于信号隔离的相关内容,请点击链接https://www.surpon.com/product/166.html
