两线制变送器的工作电压范围及含义
发布时间:2024-04-23 14:00:36 点击次数:172

在工业自动化领域中,变送器是一种常见的设备,采集各类物理信号转换成标准信号输出。而在众多的变送器中,两线制变送器是一种常见的类型,如温度变送器、压力变送器、物位计、流量计等。两线制变送器是利用4~20mA信号可以为自身提供能量的原理,实现变送器的电源线和信号线的共用。两线制变送器的标称工作电压大多是DC24V,但实际工作电压通常为宽范围,在允许的电压范围内,两线制变送器都可以正常工作,比如压力变送器,它的工作电压范围是DC12~36V,图片上的这只一体化温度变送器的工作电压范围是DC13~40V。

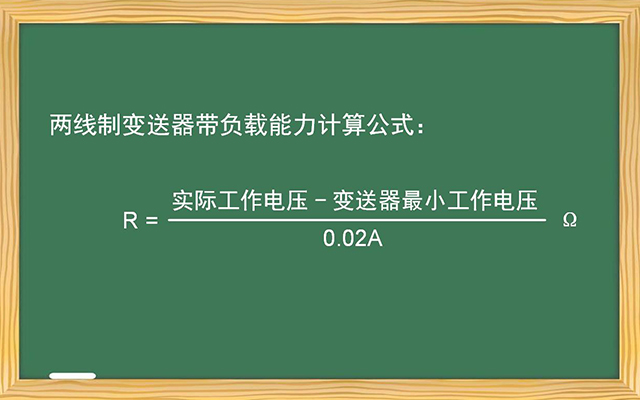

那么两线制变送器的工作电压范围具有什么含义呢?首先,起始工作电压是变送器的最小工作电压,起始工作电压越低,在4~20mA工作回路中的带负载能力就越强,比如同样是24V工作电压,刚才的压力变送器的负载能力是(24-12)V/0.02A即600Ω,而刚才的一体化温度变送器的负载能力则是(24-13)V/0.02A即550Ω。在设计系统时,当两线制变送器的最小工作电压比较高,又需要带较大的负载,24V DC工作电压无法使变送器正常工作时,可以提高工作电压来解决。总之,两线制变送器的负载能力与变送器实际最小工作电压有关,其负载电阻计算公式如下:




其次,现场实际运行时,电源模块由于受到负载变化、电磁干扰等因素,输出电压都会存在一定的波动,如果电压波动过高,可能会对两线制变送器的电路和元器件造成损害,当两线制变送器允许的最大工作电压越高,代表其可承受的电压波动范围就越大,也就能更好的保证设备的正常可靠工作,变送器的使用寿命也就越高。

综上所述,两线制变送器的工作电压范围是指其可以正常工作的电压范围,其含义对于我们理解和应用这种设备是非常重要。在实际应用中,我们需要根据具体需求选择合适的两线制变送器,确保其工作电压范围符合实际需求。
